K8S学习笔记（十四）- K8S的Helm

四月 04, 2022

Helm v3版本

引入

kubernetes上的应用对象，都是由特定的资源描述组成，包括Deployment、Service等，都保存在各自文件中或者集中写在一个配置文件，然后通过kubectl apply -f 部署。
如果应用只由一个或几个这样的服务组成，上面的部署方式就足够了。
但是对于一个复杂的应用，会有很多类似上面的资源描述文件，例如微服务架构应用，组成应用的服务可能多达几十、上百个，如果有更新或回滚应用的需求，可能要修改和维护所涉及到大量的资源文件，而这种组织和管理应用的方式就显得力不从心了。
并且由于缺少对发布过的应用进行版本管理和控制，使得kubernetes上的应用维护和更新面临诸多的挑战，主要面临以下的问题：

如何将这些服务作为一个整体管理？
这些资源文件如何高效复用？
应用级别的版本如何管理？

概述

Helm是一个kubernetes的包管理工具，就像Linux下的包管理器，如yum、apt等，可以很方便的将之前打包好的yaml文件部署到kubernetes上。
Helm有3个重要概念：

helm：一个命令行客户端工具，主要用于kubernetes应用chart的创建、打包、发布和管理
chart：应用描述，一系列用于描述kubernetes资源相关文件的集合
release：基于chart的部署实体，一个chart被Helm运行后将会生成对应的一个release，将在kubernetes中创建出真实运行的资源对象

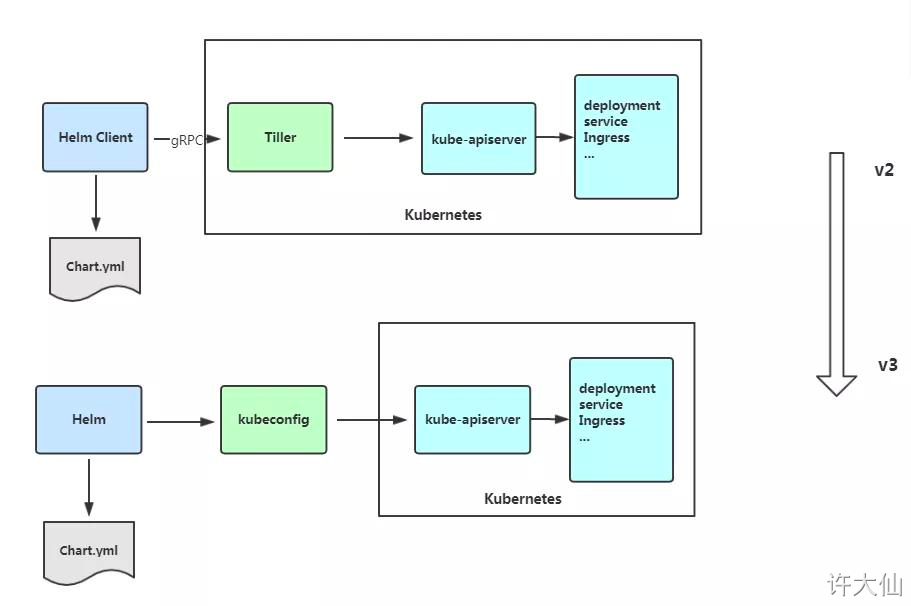

Helm v3变化

2019年11月13日，Helm团队发布Helm v3的第一个稳定版本
该版本主要变化如下：

最明显的变化是Tiller删除
release名称可以在不同的命名空间重用
支持将chart推动到Docker镜像仓库中
使用JSONSchema验证chart values
其他

Helm 客户端

部署Helm客户端

# 下载Helm
wget https://get.helm.sh/helm-v3.2.1-linux-amd64.tar.gz

# 解压Helm到/usr/bin目录
tar -zxvf helm-v3.2.1-linux-amd64.tar.gz
cd linux-amd64/
cp helm /usr/bin/

配置国内的chart仓库

仓库概述

微软仓库：http://mirror.azure.cn/kubernetes/charts，推荐，基本上官网上的chart这里都有
阿里云仓库：https://kubernetes.oss-cn-hangzhou.aliyuncs.com/charts
官方仓库：https://hub.kubeapps.com/charts/incubator，强烈不推荐

添加仓库

# 添加仓库命令
helm repo add 仓库名 仓库地址

# 更新仓库命令
helm repo update

# 添加并更新仓库
helm repo add stable http://mirror.azure.cn/kubernetes/charts
helm repo add aliyun https://kubernetes.oss-cn-hangzhou.aliyuncs.com/charts
helm repo update

删除存储库

1	helm repo remove 仓库名

查看配置的存储库

1	helm repo list

helm的常用命令

命令	描述
create	创建一个chart并指定名字
dependency	管理chart依赖
get	下载一个release。可用的子命令：all、hooks、manifest、notes、values。
history	获取release历史
install	安装一个chart
list	列出release
package	将chart目录打包到chart存档文件中
pull	从远程仓库中下载chart并解压到本地。比如：helm install stable/mysql –untar
repo	添加、列出、移除、更新和索引chart仓库。可用的子命令：add、index、list、remove、update
rollback	从之前的版本回退
search	根据关键字搜索chart。可用的子命令：all、chart、readme、values
show	查看chart的详细信息。可用的子命令：all、chart、readme、values
status	显示已命名版本的状态
template	本地呈现模板
uninstall	卸载一个release
upgrade	更新一个release
version	查看Helm客户端版本

Helm 基本使用

使用chart部署一个应用

根据关键字搜索chart

# 语法
helm search repo|hub chart名称

# 示例：查询名为weave的chart
helm search repo weave

查看chart信息

helm show chart 仓库名/chart名称

# 查看名为stable的仓库中的名为mysql的chart
helm show chart stable/mysql

安装chart，形成release

# 语法
helm install 安装之后的名称 仓库名/chart的名称(即搜索之后的应用名称)

# 安装stable/weave-scope，并将其命名为ui
helm install ui stable/weave-scope

查看release列表

helm list

查看已命名release的状态

# 语法
helm status 安装之后的名称

# 查看安装chart的release为ui的状态
helm status ui

查看Service，并将其改为NodePort

# 语法
kubectl edit svc xxx

# 查看Service，并将其改为NodePort
kubectl edit svc ui-weave-scope

安装前自定义chart配置选项

概述

自定义选项是因为并不是所有的chart都能按照默认配置运行成功，可能会需要一些环境依赖，例如PV。
所以我们需要自定义chart配置选项，安装过程中有两种方法可以传递配置数据：

–values（或-f）：指定带有覆盖的YAML文件。这里可以多次指定，最右边的文件优先。
–set：在命令行上指定替代。如果两种都用，那么–set的优先级高。

–values的使用（不推荐，太麻烦）

安装可能报错，需要自己手动安装PV。

1 2	# 先将修改的变量写到一个文件中，并修改此文件 helm show values stable/mysql > config.yaml

# cat config.yaml

  -- 修改部分
persistence:
  enabled: true
  accessMode: ReadWriteOnce
  size: 8Gi

mysqlUser: "k8s"
mysqlPassword: "123456"
mysqlDatabase: "k8s"

1 2	# 使用--values来替换默认的配置 helm install -f config.yaml self-mysql stable/mysql

命令行替代变量（推荐）

1 2	# 可以使用命令行替代变量 helm install db --set persistence.storageClass="managed-nfs-storage" stable/mysql

构建一个Helm Chart

开发步骤

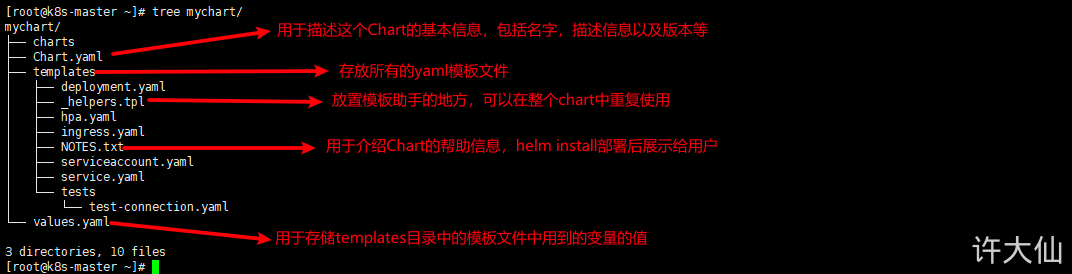

# 使用helm create创建chart
helm create chart名称

# 进入自定义chart目录的templates目录中，修改其中的deployment.yaml和service.yaml等文件
cd chart名称/templates

# 通过刚才创建的chart目录，将其部署
helm install xxx chart名称

# 打包chart，让别人共享
helm package chart名称

应用示例

示例：本人是在root目录下操作的

1 2	# 创建chart helm create nginx

# 进入chart目录，修改values.yaml文件，内容如下
# cd nginx
# vim values.yaml

replicas: 3
image: nginx
tag: 1.17
serviceport: 80
targetport: 80
label: nginx

# 进入templates目录
cd templates/

# 删除templates目录中的所有文件和文件夹
rm -rf *

# 修改deployment.yaml文件，内容如下
# vim deployment.yaml

apiVersion: apps/v1
kind: Deployment
metadata:
  labels:
    app: {{ .Values.label }}
  name: {{ .Release.Name }}
spec:
  replicas: {{ .Values.replicas }}
  selector:
    matchLabels:
      app: {{ .Values.label }}
  strategy: {}
  template:
    metadata:
      labels:
        app: {{ .Values.label }}
    spec:
      containers:
        - image: {{ .Values.image }}:{{ .Values.tag }}
          name: {{ .Values.image }}

# 修改service.yaml文件，内容如下
# vim service.yaml

apiVersion:   v1
kind: Service
metadata:
  labels:
    app: {{ .Values.label }}
  name:  {{ .Release.Name }}
spec:
  ports:
    -  port: {{ .Values.serviceport }}
       protocol: TCP
       targetPort: {{ .Values.targetport }}
  selector:
    app: {{ .Values.label }}
  type: NodePort

# 切换到chart目录的上一层目录
cd ~

# 安装应用
helm install nginx nginx/

调试

Helm也提供了–dry-run和–debug调试参数，帮助你验证模板的正确性。
在执行helm install的时候带上这两个参数就可以把对应的values值和渲染的资源清单打印出来，而不是真正的做部署一个release。

1	helm install nginx nginx/ --dry-run --debug

内置对象

上面我们使用的{{ .Release.Name }}将release的名称插入到模板中，这里的Release就是Helm的内置对象，下面是一些常用的内置对象：

内置对象	描述
Release.Name	release的名称
Release.Namespace	release的命名空间
Release.Service	release的服务的名称
Release.Revision	release的修订版本号，从1开始累加

Values

Values对象是为Chart模板提供值，这个对象的值有4个来源

chart包中的values.yaml文件
父chart包的values.yaml文件
通过helm install或者helm upgrade的-f或者–values参数传入的自定义的yaml文件
通过–set参数传入的值

Chart的values.yaml提供的值可以被用户提供的values文件覆盖，而该文件同样可以被–set参数所覆盖，换言之，–set参数的优先级高

升级、回滚和删除

升级

# 发布新版本的chart时，或者当我们需要更改发布的配置，可以使用helm upgrade命令
helm upgrade --set imageTag=1.18 nginx nginx

helm upgrade -f values.yaml nginx nginx

回滚

1 2	# 如果在发布后没有达到预期的效果，则可以使用helm rollback回滚到之前的版本 helm rollback nginx 1

卸载发行版本

1 2	# 卸载发行版本，可以使用helm uninstall命令 helm uninstall nginx

卸载发行版本，可以使用helm uninstall命令

1 2	# 查看历史版本配置信息 helm get all --revision 1 nginx

管道和函数

管道

在上面的案例中，其实是将值传递给模板引擎进行渲染，模板引擎还支持对拿到的数据进行二次处理
示例：从.Values中读取的值变成字符串，可以使用quote函数实现。

# vi templates/deployment.yaml

# 略
app: {{ quote  .Values.label.app    }}
# 略

1	helm install --dry-run nginx ../nginx/ app:"nginx"

quote .Values.label.app将后面的值作为参数传递过quote函数。
模板函数调用语法为：functionName arg1 arg2…

default函数

default函数运行在模板中指定默认值，以防止该值会忽略掉。如果忘记定义，执行helm install的时候会因为缺少字段而无法创建资源，这时就可以定义一个默认值了

# vim templates/deployment.yaml

apiVersion: apps/v1
kind: Deployment
metadata:
  labels:
    app: {{ .Values.label }}
  name: {{ .Release.Name }}
spec:
  replicas: {{ .Values.replicas }}
  selector:
    matchLabels:
      app: {{ .Values.label }}
  strategy: {}
  template:
    metadata:
      labels:
        app: {{ .Values.label }}
    spec:
      containers:
        - image: {{ .Values.image| default "nginx" }}:{{ .Values.tag }}
          name: {{ .Values.image }}

其他函数

# 缩进函数
{{ .Values.resources | indent 12 }}

# 大写
{{ upper .Values.resources }}

# 首字母大写
{{ title .Values.resources }}

流程控制

概述

流程控制是为模板提供了一种能力，满足更复杂的数据逻辑处理
Helm模板语言提供以下流程控制语句：

if/else条件块
with指定范围
range循环块

if/else

# if/else块是用于在模板有条件的包含文本块的方法，条件块的基本结构如下

{{ if 条件表达式}}
# xxx
{{ else if 条件表达式}}
# xxx
{{ else }}
# xxx
{{ end }}

条件判断：就是判断条件是否为真，如果值为以下几种情况则为false，否则为true:

一个布尔类型的false
一个数字0
一个空的字符串
一个空的集合（map、slice、tuple、dict、array）

apiVersion: apps/v1
kind: Deployment
metadata:
  labels:
    app: {{ .Values.label }}
  name: {{ .Release.Name }}
spec:
  replicas: {{ .Values.replicas }}
  selector:
    matchLabels:
      app: {{ .Values.label }}
  strategy: {}
  template:
    metadata:
      labels:
        app: {{ .Values.label }}
    spec:
      containers:
        - image: {{ .Values.image| default "nginx" }}:{{ .Values.tag }}
          name: {{ .Values.image }}
          env:
            {{ if eq .Values.devops "k8s" }}
          - name : hello
            value: "123"
            {{ else }}
          - name : hello
            value: "456"
            {{ end }}

还可以使用ne、lt、gt、and、or等运算符

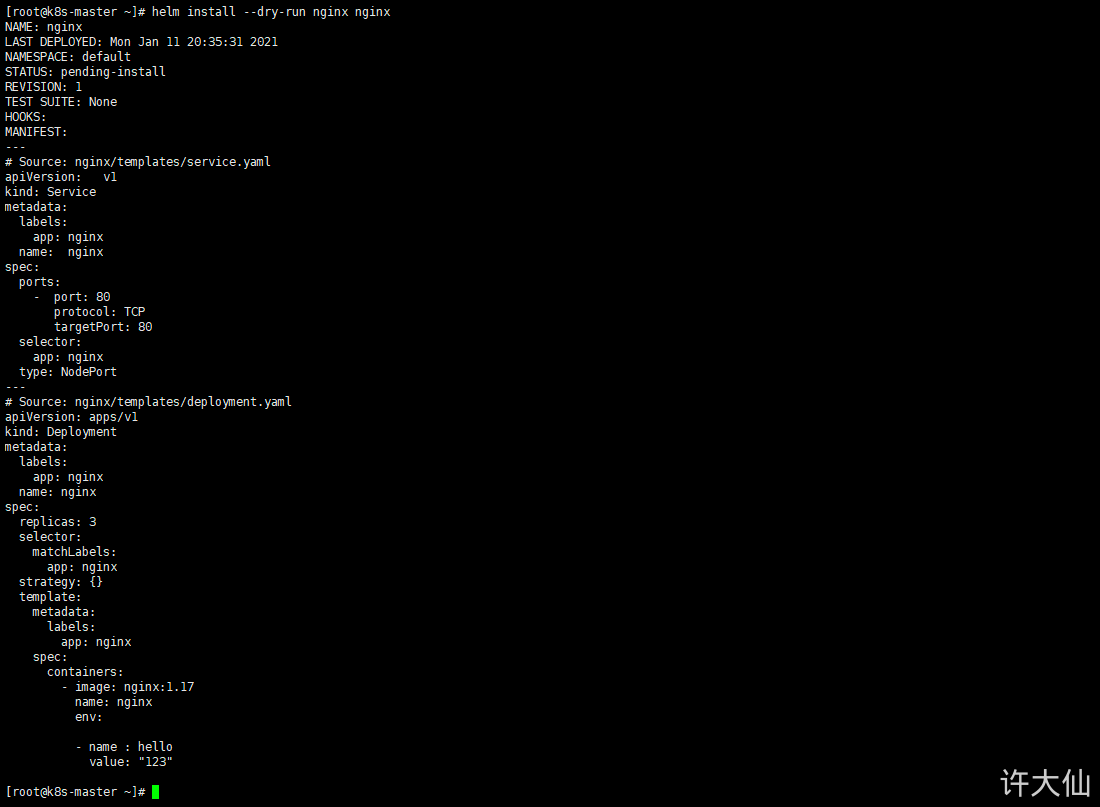

通过模板引擎渲染一下，会得到如下的结果:

1	helm install --dry-run nginx nginx

可以看到渲染出来会有多余的空行，这是因为当模板引擎运行的时候，会将控制指令删除，所以之前占的位置也就空白了，需要使用{{- if ...}}的方式消除此空行

apiVersion: apps/v1
kind: Deployment
metadata:
  labels:
    app: {{ .Values.label }}
  name: {{ .Release.Name }}
spec:
  replicas: {{ .Values.replicas }}
  selector:
    matchLabels:
      app: {{ .Values.label }}
  strategy: {}
  template:
    metadata:
      labels:
        app: {{ .Values.label }}
    spec:
      containers:
        - image: {{ .Values.image| default "nginx" }}:{{ .Values.tag }}
          name: {{ .Values.image }}
          env:
            {{- if eq .Values.devops "k8s" }}
          - name : hello
            value: "123"
            {{- else }}
          - name : hello
            value: "456"
            {{- end }}

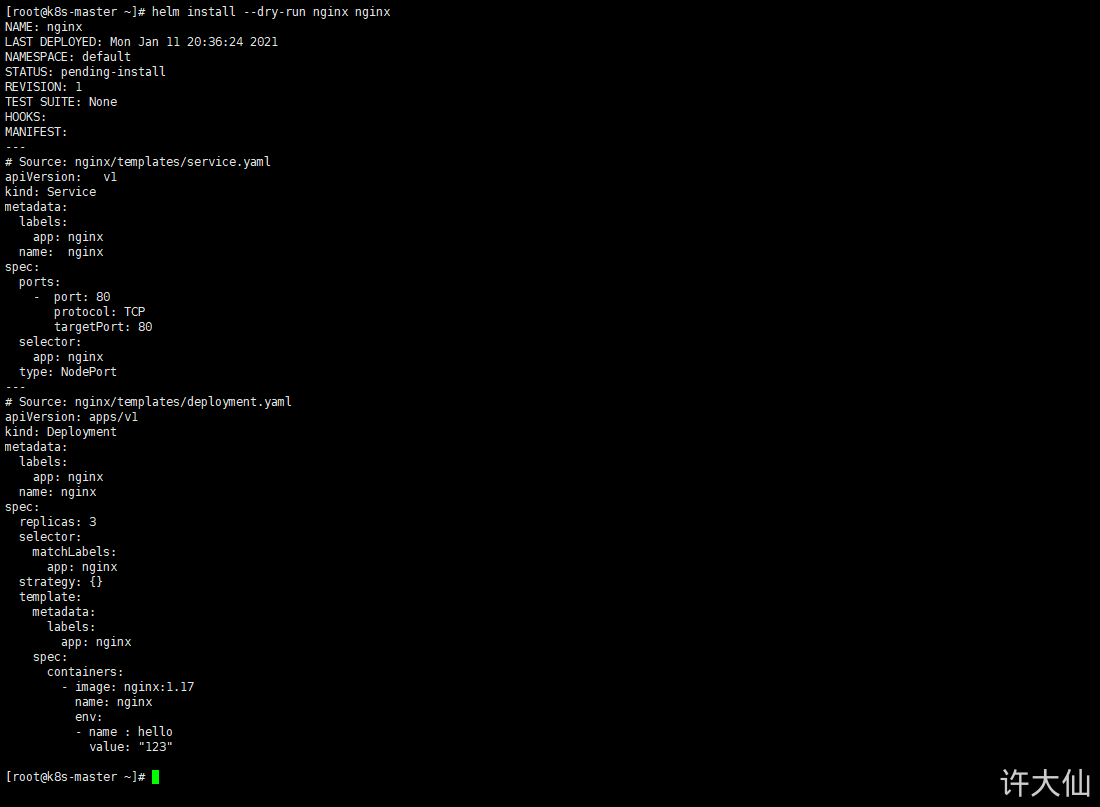

1 2	# 通过模板引擎渲染一下，会得到如下的结果 helm install --dry-run nginx nginx

如果使用了{{- if ... -}}那么就需要谨慎了，比如：

apiVersion: apps/v1
kind: Deployment
metadata:
  labels:
    app: {{ .Values.label }}
  name: {{ .Release.Name }}
spec:
  replicas: {{ .Values.replicas }}
  selector:
    matchLabels:
      app: {{ .Values.label }}
  strategy: {}
  template:
    metadata:
      labels:
        app: {{ .Values.label }}
    spec:
      containers:
        - image: {{ .Values.image| default "nginx" }}:{{ .Values.tag }}
          name: {{ .Values.image }}
          env:
            {{- if eq .Values.devops "k8s" -}}
          - name : hello
            value: "123"
            {{- else }}
          - name : hello
            value: "456"
            {{- end }}

通过模板引擎渲染一下，会得到如下的结果：

1	helm install --dry-run nginx nginx

相当于下面这种格式：

NAME: nginx
LAST DEPLOYED: Mon Jan 11 20:46:10 2021
NAMESPACE: default
STATUS: pending-install
REVISION: 1
TEST SUITE: None
HOOKS:
MANIFEST:
---
# Source: nginx/templates/service.yaml
apiVersion:   v1
kind: Service
metadata:
  labels:
    app: nginx
  name:  nginx
spec:
  ports:
    -  port: 80
       protocol: TCP
       targetPort: 80
  selector:
    app: nginx
  type: NodePort
---
# Source: nginx/templates/deployment.yaml
apiVersion: apps/v1
kind: Deployment
metadata:
  labels:
    app: nginx
  name: nginx
spec:
  replicas: 3
  selector:
    matchLabels:
      app: nginx
  strategy: {}
  template:
    metadata:
      labels:
        app: nginx
    spec:
      containers:
        - image: nginx:1.17
          name: nginx
          env: - name: hello value: 123

当然不对，因为{{- if ... -}}删除了双方的换行符。

range

在Helm模板语言中，使用range关键字来进行循环操作
在values.yaml中添加一个变量列表

test:
  - 1
  - 2
  - 3

循环打印该列表

apiVersion: v1
kind: ConfigMap
metadata:
  name:    {{   .Release.Name    }}
data:
  test:
    {{- range . Values.test }}
      {{   .    }}
    {{-   end   }}

with

with可以用来控制变量作用域
在前面我们使用{{ .Release.xxx }}或者{{ .Values.xxx }}，其中.就是表示对当前范围的引用，.values就是告诉模板在当前范围中查找Values对象的值。
with语句就可以用来控制变量的作用域范围，其语法和一个简单的if语句类似：

1
2
3

{{ with 条件表达式 }}
# xxx
{{ end }}

with语句可以允许将当前范围的.设置为特定的对象，比如我们前面一直使用的.Values.label，我们可以使用with来将.范围指向.Values.label

示例：

# values.yaml

nodeSelector:
  team: a
  gpu:   yes

# deployment.yaml

apiVersion:   apps/v1
kind:   Deployment
metadata:
  name: {{ .Release.Name }}-deployment
spec:
  replicas: 1
  selector:
    matchLabels:
      app: nginx
  template:
    metadata:
      labels:
        app: nginx
    spec:
      {{- with .Values.nodeSelector }}
      nodeSelector:
        team: {{  .team }}
        gpu: {{  .gpu  }}
      {{- end }}

命名模版

需要复用代码的地方可以使用命名模板。
命名模板：使用define定义，template引入，在templates目录中默认下划线开头的文件为公共模板（比如_helpers.tpl）
示例：

# _helpers.tpl

{{-   define   "demo.fullname"   -}}
{{- .Chart.Name -}}-{{ .Release.Name }}
{{-   end   -}}

# deployment.yaml

apiVersion:   apps/v1
kind:   Deployment
metadata:
  name:  {{   template"demo.fullname"   .    }}
# 其他略

template指令是将一个模板包含在另一个模板中的方法。但是，template函数不能用于Go模板管道，为了解决该问题，增加了include功能。

# _helpers.tpl

{{-   define   "demo.labels"    -}}
app:   {{   template"demo.fullname"   .   }}
chart:   "{{   .Chart.Name   }}-{{    .Chart.Version   }}"
release:   "{{   .Release.Name   }}"
{{-   end   -}}

# deployment.yaml

apiVersion:   apps/v1
kind:   Deployment
metadata:
  name:    {{   include"demo.fullname"   .    }}
  labels:
    {{-   include   "demo.labels"   .    |   nindent   4    }}
...

上面包含一个名为demo.labels的模板，然后将值 . 传递给模板，最后将该模板的输出传递给nindent函数

开发自己的chart

创建模板
修改Chart.yaml，Values.yaml，添加常用的变量
在templates目录下创建部署镜像所需要的yaml文件，并使用变量引用yaml文件里面经常变动的字段

查看评论
